电涡流传感器是一种基于电磁感应中的电涡流效应原理工作的非接触式传感器，能够精准测量被测物体的位移、振动、转速、厚度、导电率等物理参数。其凭借非接触测量、响应速度快、测量精度高、环境适应性强等优势，广泛应用于工业自动化、航空航天、轨道交通、机械制造等多个领域，是工业检测与控制体系中的关键传感部件。

一、核心工作原理——电涡流效应

电涡流效应是电涡流传感器工作的基础。当传感器的激励线圈通以交变电流时，线圈周围会产生周期性变化的交变磁场（即一次磁场）。当被测物体（必须是导电体）进入该磁场范围时，交变磁场会在被测物体内部感应产生闭合的感应电流，这种电流的流线呈涡旋状，称为电涡流。

电涡流会产生与一次磁场方向相反的二次磁场，二次磁场会对激励线圈的磁场产生削弱作用，导致线圈的等效阻抗（包括电阻和电感）发生变化。这种阻抗变化与被测物体的距离、材质（导电率、磁导率）、形状尺寸以及激励信号的频率等因素密切相关。通过后续的信号处理电路，将线圈阻抗的变化转换为电压、电流或频率等可测量的电信号，即可间接获取被测物理参数的具体数值。

二、核心特性

非接触测量：传感器与被测物体之间无需直接接触，不会对被测物体的运动状态产生干扰，也不会造成传感器或被测物体的机械磨损，适用于高速旋转、高温、高压等恶劣环境下的测量场景。
测量精度高：对位移等参数的测量精度可达微米级甚至纳米级，能够满足高精度工业检测的需求，例如精密机械加工中的零件尺寸偏差检测。
响应速度快：电磁感应过程瞬时完成，传感器的动态响应频率高，可用于测量高速变化的物理量，如高速旋转轴的振动、瞬时转速等。
环境适应性强：具有良好的抗油污、抗粉尘、抗潮湿能力，部分耐高温型号可在数百摄氏度的高温环境下稳定工作，不受恶劣工况的显著影响。
结构简单、可靠性高：核心部件为激励线圈及相关电路，机械结构简单，无易损件，使用寿命长，维护成本低。

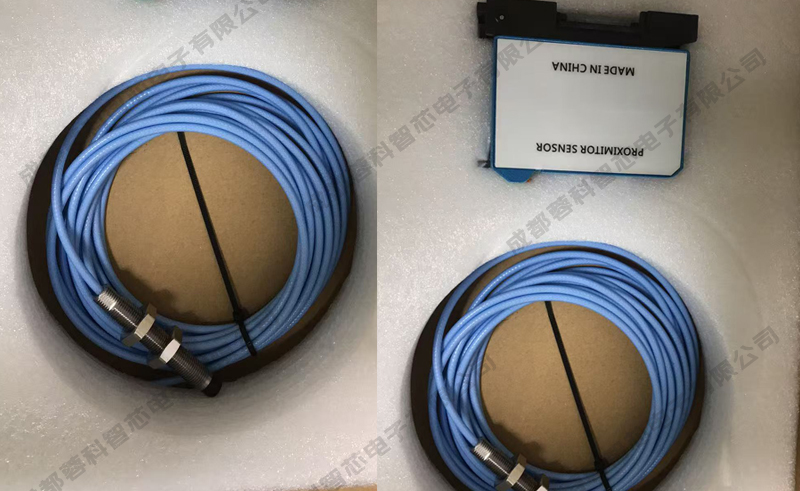

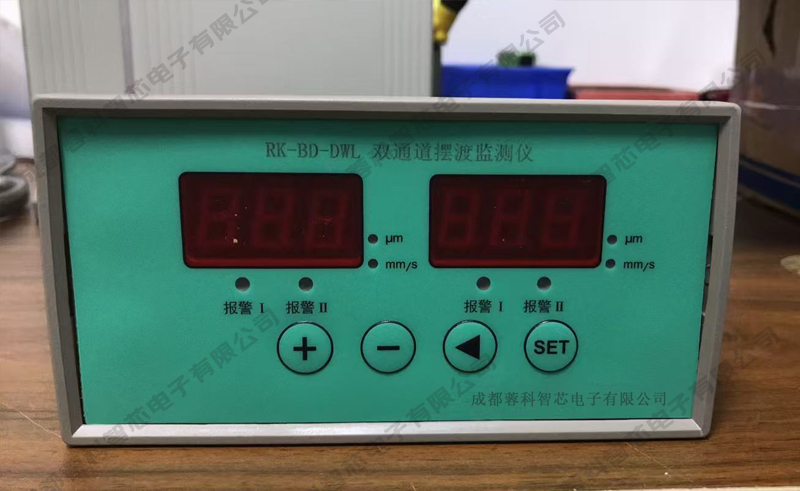

微信图片_20251219150113_705_27.jpg 微信图片_20251219150207_707_27.jpg
